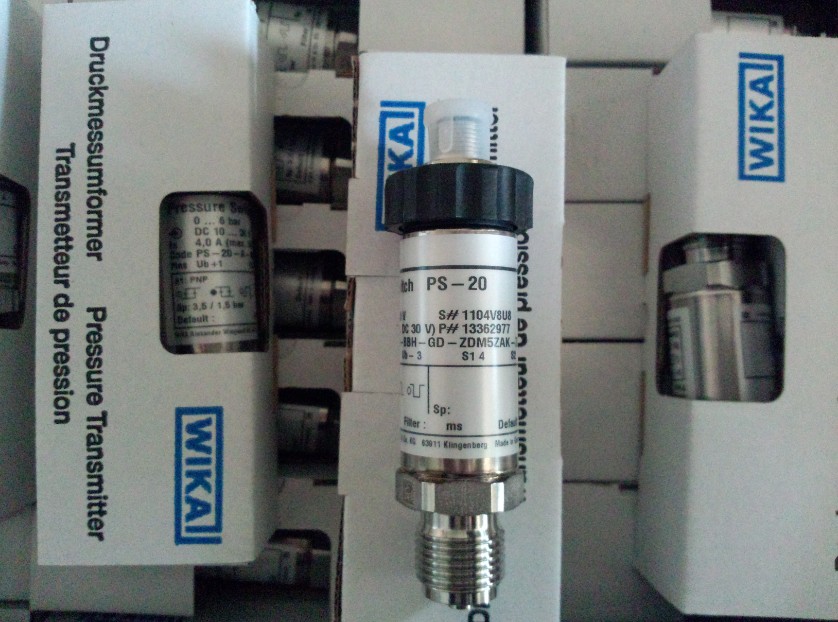

威卡压力开关的工作原理 威卡压力开关的工作原理:是当系统内压力高于或低于额定的安全压力时,感应器内碟片瞬时发生移动,通过连接导杆推动开关接头接通或断开,当压力降至或升额定的恢复值时,碟片瞬复位,开关自动复位,或者简单的说是当被测压力超过额定值时,弹性元件的自由端产生位移,直接或经过比较后推动开关元件,改变开关元件的通断状态,达到控制被测压力的目的。威卡压力开关采用的弹性元件有单圈弹簧管、膜片、膜盒及波纹管等。 威卡压力开关的主要分类 隔爆型威卡压力开关 威卡压力开关可分为防爆型和隔爆型使用等级范围为 Exd II CT1 ~ T6,进口隔爆压力开关需通过UL、CSA、CE等认证。可用于爆炸区域及强腐蚀气氛环境中。隔爆型压力开关可提供不同的压力,差压,真空和温度范围等产品。常见的使用范围有电力、石油、化工、冶金、锅炉、食品机械、环保设备等行业。 威卡机械压力开关,为纯机械形变导致微动开关动作。 当压力增加时,作用在不同的传感压力元器件(膜片、波纹管、活塞)产生形变,将向上移动,通过栏杆弹簧等机械结构,zui终启动zui上端的微动开关,使电信号输出。威卡压力开关设定方式从功能原理上又分成连续位移型和力平衡型。 电子型威卡压力开关 另外一种是市场上这几年比较流行的是电子式压力开关,用来替代电接点压力表和使用在工控控制要求比较高的系统上。这种威卡压力开关内置精密压力传感器,通过高精度仪表放大器放大压力信号,通过高速MCU采集并处理数据,一般都是采用4位LED实时数显压力,继电器信号输出,上下限控制点可以自由设定,迟滞小,抗震动,响应快,稳定可靠,精度高(精度一般在±0.5%F.S,高则达±0.2%F.S),利用回差设置可以有效保护压力波动带来的反复动作,保护控制设备,是检测压力、液位信号,实现压力、液位监测和控制的高精度设备。威卡压力开关的特点是:电子显示屏直观,精度高,使用寿命长,通过显示屏设置控制点方便,但是相对价格较高,需要供电。 威卡压力开关广泛应用于家用、商用、汽车制冷系统的高、低压力保护控制,蒸汽工况和发电站;蓄能器,接收器,闪蒸罐,分离器,洗涤器,炼油装置。也可适用于各种设备工具的高、低压力保护控制。但在压力开关的选择中,须注意以下几点: 1.防爆的必要性:防爆形式分为隔爆型和本安型,威卡压力开关多数为隔爆型。 2.是否需要带指示:根据客户指示。 3. 接点数量:一接点(一个输出)或两接点(两个输出)。 4.设定值和压力范围的确定:推荐设定范围在压力范围的30%—65%之间,可设定范围为压力范围的15%—90%之间。 5.接断差的形式:可调式或固定式。 6.是否有脉动:如果压力有脉动或振动,需要带节流阀用以抑制脉动压力对仪表的损伤。 7.带隔膜的场合:测定腐蚀性、高黏度或温度过高时,需要选用带隔膜。
威卡压力开关的相关术语 威卡压力开关的精度:表示设备精准程度的值,包括线性度、公差、迟滞、重复性等。目前威卡压力开关zui高精度可达到±0.5%F.S,型号为CB33。 zui大压力(Max.P):压力范围的zui大值。 满量程(F.S):压力范围zui大值和zui小值的差值。 接断差(死区):是指开关设定动作值和复位值的差值,例如当设定、值为1MPa,实际复位值为0.9MPa时,接断差为0.1MPa。 工作温度:是指仪器的内部机构、敏感元件等工作时不会发生持续变形的温度范围。一般威卡压力开关推荐工作温度范围为-5~400C,若介质温度过高时,可考虑加附件虹吸管(灌状),达到降温的目的。 S.P.D.T(单刀双掷):由一个常开、一个常闭触点和一个公共端构成。 D.P.D.T(双刀双掷):由一个对称的左、右公共端,两组常开、常闭端子构成。 上限一接点(常开):压力上升到设定值时,接点动作,回路导通。 下限一接点(常闭):亚力下降到设定值时,接点动作,回路导通。 上下限两接点HL:是上限式和下限式的组合,分为两接点独立动作(双设定、双回路)和两接点同时动作(单设定、双回路)两种类型。 上限2接点:合并了两个上限形式,分为分为两接点独立动作(双设定、双回路)和两接点同时动作(单设定、双回路)两种类型。 下限2接点:合并了两个下限形式,分为两接点独立动作(双设定、双回路)和两接点同时动作(单设定,双回路)两种类型。 耐压:威卡压力开关保持其正常性能所能承受的zui大压力。但是当威卡压力开关用于过压场合时,敏感元件将会产生持续形变,这时压力设定值将变化,威卡压力开关将不能发挥其正常性能甚至可能损坏。 IP(防护等级):是由电工协会(IEC)所起草,关于灯具防尘防潮特性的标准。 |
