德国威卡投入式液位计是一种测量液位的压力传感器，基于所测液体静压与该液体的高度成比例的原理，采用隔离型扩散硅敏感元件或陶瓷电容压力敏感传感器，将静压转换为电信号，再经过温度补偿和线性修正，转化成标准电信号。

    选择德国威卡投入式液位计的时候要先考察应用场合，如果在腐蚀性环境当中应用，要选择防护等级高，且防腐传感器，还要注意液位传感器量程的大小和接口的要求。

应用

• 污水处理与沼气生产
• 船舶制造用的碱性水和燃料箱液位测量
• 石油和燃料储存罐
• 采矿与天然气开采

功能特性

• 适用于危险区域的液位测量
• 符合IECEx, ATEX, FM 和 CSA认证的防爆要求
• 符合GL认证的船用要求
• 防护等级IP68zui大可达300m的浸入测量深度

描述

适用于zui严苛的使用要求
德国威卡投入式液位计采用特殊设计，可满足zui严苛的工业应用要求。该型号测量器具有高准确度和高稳定性以及的兼容性，几乎是所有危险环境液位测量的理想解决方案。

zui重要的是，该型号产品符合IECEx和ATEX证书要求的相关认证，另外，IL-10也通过美国的FM认证和加拿大的CSA认证。

结构

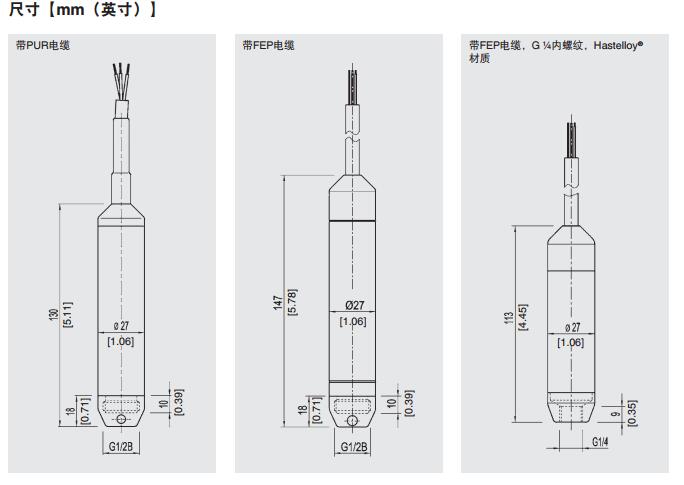

德国威卡液位计配置坚固耐用密闭的不锈钢外壳，防护等级高达IP68，zui大浸入深度为300m。

德国威卡投入式压力变送器需要通过安全栅来配置10 ... 30 V的电源，输出信号为2线制4 ... 20 mA。

投入式液位传感器原理

　　德国威卡投入式液体传感器采用用静压测量原理：

　　当投入式液位变送器投入到被测液体中某一深度时，传感器迎液面受到的压力公式为：Ρ = ρ·g·H + Po

　　P ： 液位计迎液面所受压力

　　ρ： 被测液体密度

　　g ： 当地重力加速度

　　Po ： 液面上大气压

　　H ： 投入式液位变送器投入液体的深度

　　同时，通过导气不锈钢将液体的压力引入到传感器的正压腔，再将液面上的大气压 Po 与传感器的负压腔相连，以抵消传感器背面的 Po ，使传感器测得压力为：ρ .g.H ，显然 , 通过测取压力 P ，可以得到液位深度。

　　德国威卡投入式液位传感器特点

　　1.投入液体中的传感器部分为全密封不锈钢结构，电子线路部分壳体为铸铝结构，便于调校和接线

　　2.传感器与放大电路均在不锈钢全密封壳体内，无需外部调校

　　3.传感器外壳的防护等级为IP68，接线盒的防护等级为IP65

　　4.精度高、体积小、使用方便、抗干扰能力强、可靠性高、稳定性好、灵敏度高、防水、抗结露

　　5. 免维护，安装、调试方便，直接投入水中以测量出变送器末端到液面的液位高度

　　德国威卡投入式液位传感器应用场所

　　1.水厂

　　2.污水处理场

　　3.城市供水

　　4.高楼水池

　　5.水井

　　6.矿井

　　7.工业水池

　　8.水罐

　　9.电池

　　10.油池

　　11.油罐

　　12.水文地质

　　13.水库

　　14.河道

　　15.海洋
