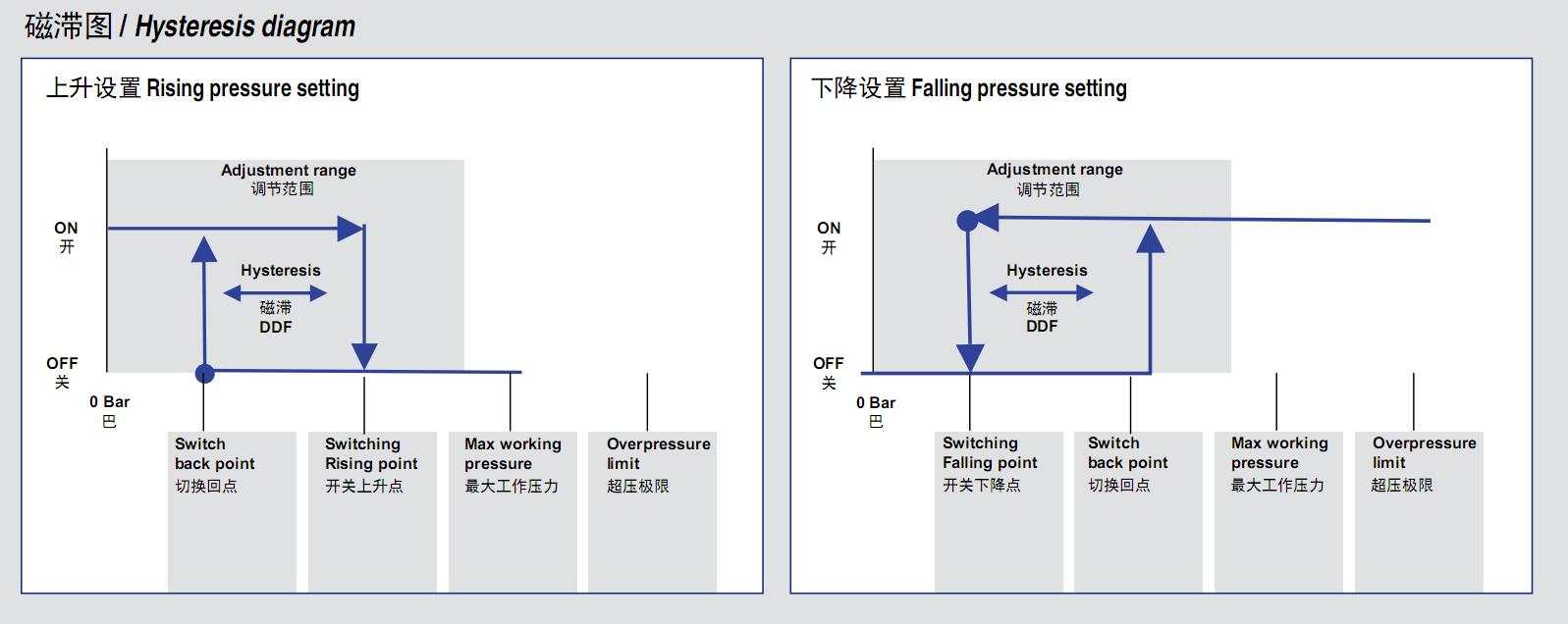

威卡提供的机械电子压力测量仪表具有多种优势:1、丰富的产品型号:德国wika通过将机械测量系统、开关电接点、输出信号和电气接口进行不同的组合,形成多种多样的产品型号,可满足各种应用需求;2、具备机械显示和开关电接点/变送器两种功能,不仅可以在无外部电源的情况下显示测量值,还可以用于监控限值或控制过程。此外,该系列产品还包括大通断容量的机械压力开关。 机械压力测量仪表 超过百万次测试 德国威卡不仅提供指示表压、绝压和差压的压力表,还能提供多种采用波登管、隔膜和膜盒等技术的测量系统,可为各种应用提供*秀解决方案。为了满足工业和过程仪表应用的各种要求,wika还为该系列产品提供铜合金、不锈钢或特殊材料的压力测量元件。这些仪表覆盖了0...0.05 kPa到0...700 MPa的量程范围,指示准确度可达0.1%。 为了保证操作尽可能地灵活,德国wika威卡 压力开关配备了微型开关,可以直接控制高达5 A / AC 250V 的电气负载。对于需要较小电接点额定值的应用,比如PLC应用,可选用带镀金电接点、充氩气的微型开关。对于两个独立的电路,开关也可用DPDT(双刀双掷)。通过使用蝶形弹簧同时触发DPDT产生上升或下降的压力。此外,蝶形弹簧的快速反应增加了本产品的稳定性和抗震性。 德国wika威卡 压力开关所有接液部件均使用不锈钢作为标准材料,如有特殊要求,可选择哈氏合金材质。 应用 压力监控及过程控制 对过程仪表有高安全性要求的行业:化工、石化、油气、电厂(含核电)、水/废水处理、采矿等 适用于侵蚀性、高粘度或受污染的气体和液体介质以及侵蚀性环境 适用于有限空间内的测量点,如控制面板 德国wika威卡 压力开关是检测压力信号,并根据人为设定的报警点,发出开关信号的一款产品。以0-1MPA的量程为例,当设定点调节到0.5MPa。理论上,当压力从小到大变化时,当压力到0.5Mpa时,开关动作,触点状态切换。反之亦然,压力从大到小经过设定点时,开关恢复。配合后级的设备可以达到控制压力的目的。 那么如何调整设定点呢?首先普及一个概念——回差(滞回、切换差)看下图: 从上图可看到,X轴为压力,Y轴为开关状态,压力开关的动作是不连续的物理量,从开到关是跳变的。沿着箭头指向,看滞回曲线,压力从小到大和从大到小动作点是对应到X轴数值是不一样的。滞回就是|X2-X1|. 滞回有什么用?——用处很大,理想状态的压力开关,在某一个压力值动作,开关都在一个点上,如压力系统的压力波动微小,就会出现开关在该点反复的动作,会形成震荡,对级阀门或电源等控制都不利。因此,有很多的场合是利用滞回,做到上限一个动作值,下限一个回复值,把压力控制到一个区间内,空压机就是利用这个原理。 |
